모든 기체의 측정에 신속 · 간단 · 정확한 직독식 검지관
- 직독식 기체 검지관은 가스의 농도를 복잡한 분석기기나 고도의 기술·숙련을 필요로 하지 않고 신속·정확하게 측정할 수 있고, 안전·위생관리, 작업능률향상, 공정관리의 간소화에 유용합니다. 또한 1985년에 [검지관 가스 측정기]로서 [JIS]화 하였습니다.(JIS K0804)
본문

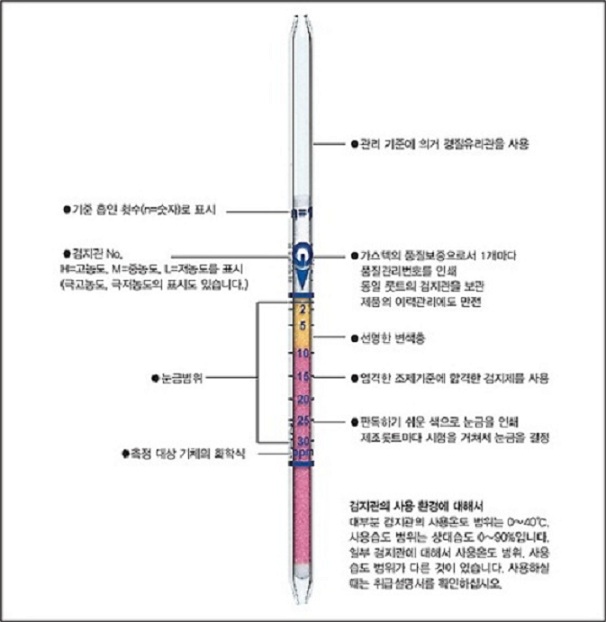

측정은 측정대상 가스용 검지관을 준비하고, 양쪽 끝을 절단하여 기체채취기를 이용해서 일정용량의 시료가스를 흡인하면 시료가스 중의 측정대상 가스는 검지제와 즉각 반응을 일으켜서 입구쪽부터 변색합니다. 그 변색 층의 변색 끝 부분 눈금에 의해 농도를 판독할 수 있습니다.
검지제는 실리카겔이나 알루미나 등의 담체에 발색시약을 코팅한 것이기 때문에 발색시약은 측정대상가스에 대해서, 선택적으로 반응을 하는 한편 장기적으로 안정한 것이 선택됩니다.
반응형태는 주로 두 가지로 나뉘어져 하나는 측정대상가스와 발색시약이 직접 반응하는 것, 다른 하나는 측정대상가스를 다른 가스로 바꾸어 그 가스와 변색시약과의 반응을 이용한 것이 있습니다.
검지관리스트
| 측정가스명 : 가~디 | 측정가스명 : 디~메 | 측정가스명 : 메~브 | 측정가스명 : 브~아 |
|
|
|
|
| 측정가스명 : 아~에 | 측정가스명 : 에~이 | 측정가스명 : 이~일 | 측정가스명 : 일~테 |
|
|
|
|
| 측정가스명 : 테~포 | 측정가스명 : 포~할 | 측정가스명 : 헬~히 (장시간용/패시브도튜브) |
|
|
|
|
악취전용검지관
| 악취물질명 | 부지경계선상에서의 규제범위 (ppm) | 검지관명 | 검지관No. | 측정범위 (ppm) | 검지한도 (ppm) | |
| 암모니아 | 1-5 | 암모니아 | 3La | 2.5-200 | 0.5 | |
| 3L | 0.5-78 | 0.2 | ||||
| 3S | 0.5-5 | - | 150ml/min,5분간 | |||
| 3D | 2.5-1000 | 0.5 | 확산형검지관 | |||
| 3DL | 0.1-10 | 0.02 | 환산계수사용 | |||
| 메틸멜캅탄 | 0.002-0.01 | 전멜캅탄 | 70L | 0.1-8 | 0 | |
| 메틸멜캅탄 | 71 | 0.25-140 | 0.1 | |||
| 황화수소 | 황화수소 | 4LL | 0.25-120 | 0.1 | ||
| 4LK | 1-40 | 0.1 | ||||
| 4LT | 0.1-4.0 | 0.25 | ||||
| 4S | 0.01-0.2 | 0.25 | 150ml/min,5분간 | |||
| 4D | 0.2-200 | - | 확산형검지관 | |||
| 황화메틸 | 0.01-0.2 | 파이로튜브 | 53 | 0.25-10 | 0.2 | 파이로텍사용 |
| 이황화메틸 | 0.009-0.1 | 파이로튜브 | 53 | 0.3-6 | 0.2 | 파이로텍사용 |
| 트리메틸아민 | 0.005-0.07 | 아민류 | 180L | 0.25-5 | 0.1 | 환산계수사용 |
| 180 | 3.5-70 | 0.5 | ||||
| 아세트알데히드 | 0.05-0.5 | 아세트알데히드 | 92L | 1-20 | 0.25 | |
| 92M | 2.5-100 | - | ||||
| 프로피온알데히드 | 0.05-0.5 | 포름알데히드 | 91L | 0.76-38 | - | 환산계수사용 |
| 노말부틸알데히드 | 0.009-0.08 | 포름알데히드 | 91L | 0.8-40 | 환산계수사용 | |
| 이소부틸알데히드 | 0.02-0.2 | 포름알데히드 | 91L | 0.7-35 | 환산계수사용 | |
| 노말파렐알데히드 | 0.009-0.05 | 포름알데히드 | 91L | 0.28-14 | 환산계수사용 | |
| 이소발레르알데히드 | 0.003-0.01 | 포름알데히드 | 91L | 0.36-18 | 환산계수사용 | |
| 이소부탄올 | 0.9-20 | 이소부탄올 | 116 | 10-150 | 1 | |
| 초산에틸 | 3.0-20 | 초산에틸 | 141L | 25-800 | 5 | |
| 메틸이소부틸케톤 | 1-6 | 메틸이소부틸케톤 | 153 | 0.05-6% | ||
| 톨루엔 | 10-60 | 톨루엔 | 122L | 1-100 | ||
| 122 | 5-600 | |||||
| 스틸렌 | 0.4-2 | 스틸렌 | 124L | 0.2-4 | ||
| 124S | 2-200 | 300ml/min,5분간 | ||||
| 키실렌 | 1-5 | 톨루엔 | 122L | 2-200 | 환산계수사용 | |
| 키실렌 | 123 | 5-625 | ||||
| 프로피온산 | 0.03-0.2 | 초산 | 81L | 0.25-10 | 환산계수사용 | |
| 노말부티르산 | 0.001-0.006 | 초산 | 81L | 0.325-13 | 환산계수사용 | |
| 노말길초산 | 0.0009-0.004 | 초산 | 81L | 0.38-15 | 환산계수사용 | |
| 이소길초산 | 0.001-0.01 | 초산 | 81L | 0.38-15 | 환산계수사용 |
